220 kV 变压器在线滤油技术的应用

变压器是电力系统中投资金额较大的重要电气设备，绝缘油作为变压器绝缘和散热的介质，与变压器内部可能出现的各类故障密切相关，绝缘油的状况将直接影响变压器的安全、经济运行，而变压器在线真空滤油机将是绝缘油处理的有力工具。

1 变压器在线滤油机需满足的条件

当变压器本体的绝缘油各项性能指标超标时，采用真空滤油机对绝缘油进行真空加热脱气、脱水处理。根据《电气预防性试验规程》要求，充油电力设备在注油后应有足够的静置时间才可进行耐压试验，500kV，220kV和110 kV 变压器分别要静置72h，48h和24h以上。在线滤油机应满足以下条件。

(1)真空滤油机在运行中，要保证在变压器内不会产生油流带电的结果，不出现变压器非电量保护机动作发出信号或跳闸事故。

(2)真空滤油系统在滤油过程中出现电压异常或本体漏油等异常情况时，可以有效地隔离油路、 停电报警，在滤油过程中具有远方运行状态检测及控制的功能。

(3)真空滤油机不会因本身原因产生故障特征气体。

(4)真空滤油过程中能脱气、脱水和滤除杂质，保持油的良好绝缘特性和稳定性。

2 真空滤油机工作原理

变压器内的水分约99%存在于固体绝缘中，只有约 1%的水分溶解在油中。当油温上升时，固体绝缘中的水份溶解到油中; 当油温降低时，油中水份将被固体绝缘材料吸收，使得固体绝缘材 料中含水量增加。 随着油温变化，固体绝缘材料中的水份和油中水份之间始终保持动态平衡。 真空滤油机基于这种动态平衡关系，采用大流量、 低真空方式对变压器油抽取加热。 油温上升时固体绝缘材料中的水份向油中转移， 运用真空分离进行油的脱水、脱气，降低油中的水份，进而降低固体绝缘材料中的水份含量，如此循环最终达到降低固体绝缘材料和变压器油中水份含量的目的。

真空滤油机由真空泵、油泵、喷雾系统、 过滤器、加热器、 控制系统和辅助系统等部分组成， 油泵提供变压器油循环动力; 变压器油通过喷雾系统进行变压器油的脱水脱气; 过滤器(末级: 0.1 μm)去掉油中的杂质颗粒; 加热器保持住适当的油温; 控制系统提供机的监测和远方遥控功能，机各部分的运行都由计算机程序控制。
真空分离原理

为了有效地从绝缘油中分离水份和气体， 必须保证有适合的温度、真空度和大的接触介面。 局部调整从变压器中出来的绝缘油到最佳温度，为了产生带有大接触介面的气泡(气泡床)， 热油 和从油中分离的气体在真空中通过喷射器混合。油中的气体和潮气扩散成气泡被聚结而破裂， 水 份在真空泵的驱动下脱离油液，进入冷却器收集。

3 真空滤油技术的应用及分析

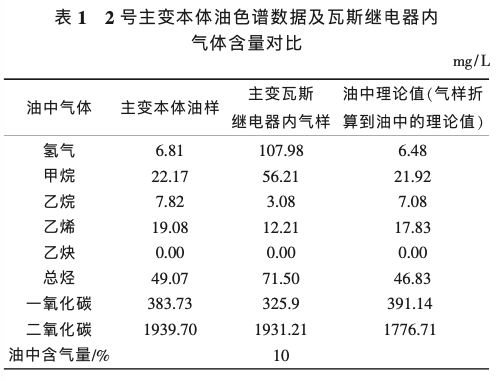

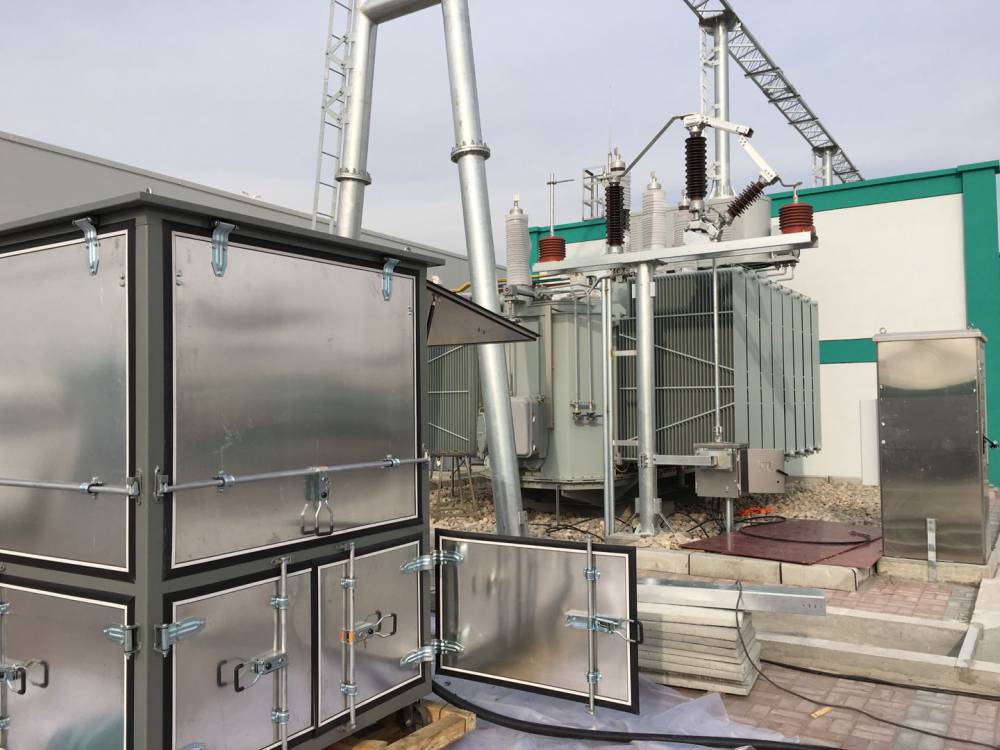

某220 kV变电站 2号主变型号为 OSFPS7- 150000/220， 变电容量为 15万kVA， 电压等级为220 kV，冷却方式为风冷强油循环。某日主变本体油含气量超标，轻瓦斯继电器频繁动作。 经现场主变本体油色谱及瓦斯继电器内气样分析，试验数据如表 1 所示。 甲烷、乙炔、 总烃油色谱分析数值在合格范围内，即变压器本体内部不存在高能量放电，采用气样平衡法分析特征气体后，确定是由于在运行过程中 1 组冷却器潜油泵渗漏油而存在负压区，导致大量空气进入主变本体引起变压器油中含气量增加并达到饱和状态，当外界环境温度变化，油中气体析出引发主变本体轻瓦斯继电器频繁动作发信。找到气体瓦斯继电器频繁动作的原因后，对冷却器强油泵处作了封堵处理。为提高220 kV变压器的安全、可靠运行和保证供电可靠性，降低变压器本体绝缘油的含水量和含气量，提高绝缘油的绝缘特性，采用重庆潜能双级高效真空滤油机，（型号：ZYD-100型）对 2 号主变进行滤油，使用前后变压器油监测数据变化情况如表 2所示。

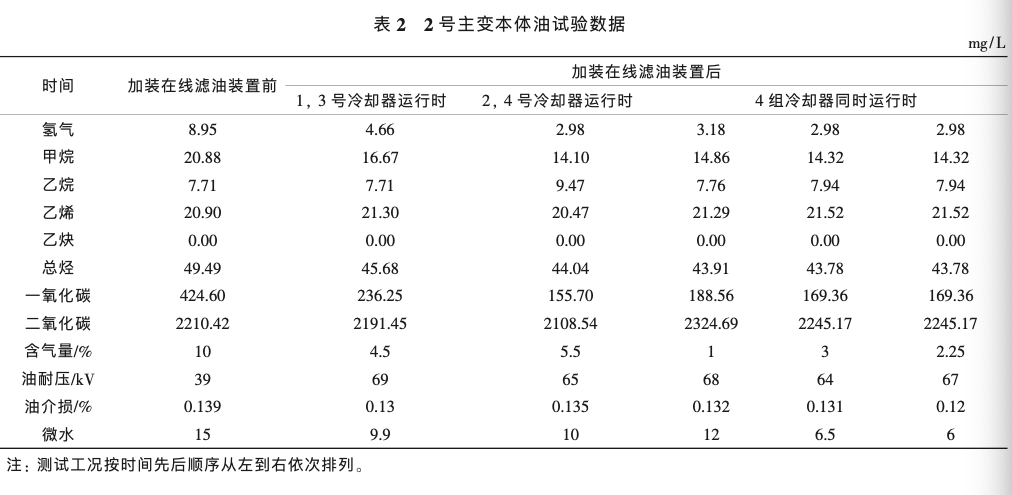

从表 2 中可以看出在加装在线滤油装置后，氢气、一氧化碳 油中含气量及油介损、微水随着时间的推移逐渐减低，油耐压试验值逐渐增大，油的电气绝缘强度提高。

主变冷却方式为风冷强油循环，在线滤油初期由于只启动2组冷却器，主变本体油循环不彻底， 导致油中含气量数值出现波动，将主变全部冷却器投入运行后含气量逐步下降并趋于稳定。

重庆潜能双级真空滤油机采用低真空、大流量的工作方式，在短时间内主变本体油中的特征气体含量下降较缓慢; 氢气、 一氧化碳由于分子量较小，气体含量下降的幅度较大。
